Zaawansowane podłoża ceramiczne stały się niezbędnymi materiałami w opakowaniach półprzewodników, elektronice mocy, urządzeniach RF i-modułach elektronicznych o wysokiej wydajności. Wśród nich tlenek glinu (Al₂O₃) i azotek glinu (AlN) to dwie najczęściej stosowane ceramiki inżynieryjne.
Chociaż materiały te mogą wyglądać podobnie, reagują bardzo różnie podczas obróbki laserowej.
Dla producentów produkujących precyzyjne podłoża ceramiczne zrozumienie tych różnic ma kluczowe znaczenieprzy wyborze sprzętu laserowego, opracowywanie parametrów przetwórstwa i szacowanie kosztów produkcji.

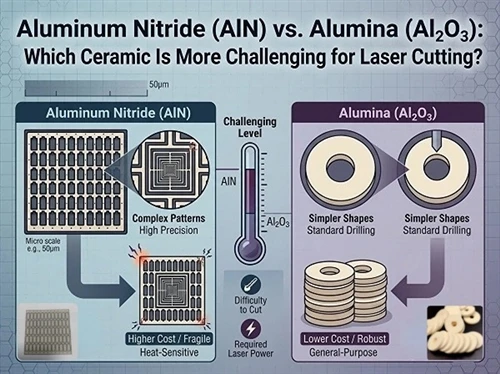

Ogólnie rzecz biorąc, obróbka laserowa AlN jest trudniejsza niż Al₂O₃, gdy wymagana jest wysoka precyzja, odpryski na małej krawędzi i wysoka niezawodność. W tym artykule wyjaśniono, dlaczego z punktu widzenia właściwości materiału, interakcji-lasera z materiałem, stabilności procesu i wydajności produkcyjnej.
Właściwości materiału: dlaczego AlN zachowuje się inaczej
Głównym powodem są właściwości fizyczne obu materiałów.
| Nieruchomość | Tlenek glinu (Al₂O₃) | Azotek glinu (AlN) | Wpływ na cięcie laserowe |
| Przewodność cieplna | Umiarkowany | Bardzo wysoki | Ciepło rozprasza się znacznie szybciej w AlN, co utrudnia kontrolę energii. |
| Rozszerzalność cieplna | Wyższy | Niżej | Różne zachowanie termiczne wpływa na rozkład naprężeń podczas przetwarzania. |
| Odporność na pękanie | Podobny | Podobny | Obydwa materiały są kruche i wrażliwe na naprężenia termiczne. |
| Zachowanie podczas topnienia/rozkładu | Topi się głównie w bardzo wysokich temperaturach | Może częściowo rozkładać się pod wpływem miejscowego-wystawienia na działanie lasera o wysokiej temperaturze | Jakość powierzchni i parametry elektryczne wymagają większej uwagi podczas obróbki AlN. |
W przeciwieństwie do tlenku glinu, AlN ma za zadanie efektywnie przenosić ciepło. Chociaż sprawia to, że jest to znakomity substrat dla elektroniki-o dużej mocy, to także sprawia, żeprecyzyjna obróbka laserowaznacznie bardziej wymagający.
Wpływ azotku glinu (AlN) na cięcie laserowe
1. Wysoka przewodność cieplna tworzy węższe okno procesu
Największym wyzwaniem podczas cięcia AlN jest jego wyjątkowo wysoka przewodność cieplna.
Gdy energia lasera wchodzi w materiał, ciepło szybko rozprzestrzenia się poza strefę cięcia, zamiast gromadzić się w pobliżu nacięcia.
Stwarza to dwa praktyczne wyzwania:
Do utrzymania stabilnego usuwania materiału często wymagana jest większa energia lasera.
Małe zmiany parametrów mogą mieć znacznie większy wpływ na jakość obróbki.
W porównaniu z tlenkiem glinu, AlN generalnie oferuje węższe okno procesowe. Optymalizacja mocy lasera, szybkości skanowania, nakładania się impulsów i strategii cięcia staje się zatem znacznie ważniejsza.
2. Chemia powierzchni jest bardziej wrażliwa
Kolejną ważną różnicą jest zachowanie materiału w podwyższonych temperaturach.
Podczas zlokalizowanej obróbki laserowej AlN może ulec częściowemu rozkładowi lub utlenieniu, w zależności od atmosfery procesowej i warunków termicznych. W niektórych przypadkach na ciętej powierzchni może pojawić się metaliczne aluminium lub produkty reakcji.
Te zmiany powierzchni mogą mieć wpływ na:
Izolacja elektryczna
Czystość powierzchni
Jakość metalizacji
Późniejsze procesy lutowania lub powlekania
W przypadku podłoży półprzewodnikowych utrzymanie czystej, chemicznie stabilnej krawędzi cięcia jest często tak samo ważne, jak osiągnięcie dokładności wymiarowej.
Starannie kontrolowaneObróbka laserem UVmoże znacznie zmniejszyć te skutki.
3. Pęknięcia i odpryski krawędzi są trudniejsze do kontrolowania
Zarówno Al₂O₃, jak i AlN są kruchymi materiałami ceramicznymi.
Jednakże, ponieważ AlN przenosi ciepło znacznie wydajniej, nadmierna energia lasera może powodować większe gradienty termiczne podczas obróbki, jeśli parametry procesu nie zostaną odpowiednio zoptymalizowane.
W rezultacie producenci mogą zaobserwować:
Odpryski krawędzi
Pęknięcie narożników
Mikropęknięcia podpowierzchniowe
Opóźniona propagacja pęknięć po obróbce
W przypadku-zastosowań o wysokiej niezawodności, takich jak samochodowe moduły zasilania lub pakiety półprzewodników, te mikroskopijne defekty mogą-zmniejszyć długoterminową niezawodność, nawet jeśli są niewidoczne gołym okiem.
Jest to jeden z powodów, dla których strategie cięcia warstwowego są powszechnie preferowane zamiast agresywnego cięcia-wysokoenergetycznego.
4. Precyzyjna mikro-obróbka jest bardziej wymagająca
Różnice stają się jeszcze bardziej widoczne podczas mikro-obróbki.
Procesy takie jak:
Mikro dziury
Wąskie szczeliny
Narożniki o małym-promieniu
Drobne cięcie konturowe
wymagają wyjątkowo stabilnej energii lasera i dokładnej kontroli ruchu.
W przypadku podłoży z tlenku glinu cechy te często można uzyskać przy użyciu-ugruntowanych parametrów procesu.
Jednak w przypadku podłoży AlN producenci zazwyczaj spędzają znacznie więcej czasu na optymalizacji:
Grubość warstwy
Nakładanie się impulsów
Strategia skanowania
Warunki chłodzenia
Pomoc gazowa
5. Wymagania sprzętowe są wyższe
Skuteczna obróbka AlN nie polega tylko na wyborze właściwej długości fali lasera.
Coraz ważniejsza staje się także stabilność maszyny.
Do precyzyjnego cięcia AlN producenci zazwyczaj preferują systemy wyposażone w:
Stabilne źródła lasera UV
Dostarczanie wiązki wysokiej-jakości
Precyzyjne skanery galwanometryczne
Precyzyjne platformy ruchu
Niezawodna kontrola temperatury
Skuteczne wspomaganie-zarządzania gazami
Dopasowanie obrazu w wysokiej-rozdzielczości
Maszyna zdolna do niezawodnej obróbki tlenku glinu może w dalszym ciągu wymagać dodatkowej optymalizacji, zanim będzie w sposób ciągły produkować-części AlN o wysokiej jakości.
Który laser jest najlepszy dla AlN?
W przypadku cienkich i średniej grubości-podłoży ceramicznych AlN stosowanych w półprzewodnikach i elektronice najczęściej stosowanym rozwiązaniem pozostają nanosekundowe lasery UV o długości fali 355 nm.
Ich zalety obejmują:
Małe-strefy wpływu ciepła
Doskonała dokładność wymiarowa
Niskie odpryski na krawędziach
Stabilne cięcie konturowe
Dobra kompatybilność z precyzyjnymi mikrofunkcjami-
Ultraszybkie lasery pikosekundowe i femtosekundowe mogą dodatkowo redukować efekty termiczne, ale zazwyczaj wybiera się je tylko do zastosowań wymagających wyjątkowo wysokiej precyzji i wyjątkowej niezawodności.
AlN kontra tlenek glinu: porównanie praktyczne
| Porównanie | Tlenek glinu (Al₂O₃) | Azotek glinu (AlN) |
| Stabilność procesu | Doskonały | Większa wrażliwość na zmiany parametrów |
| Jakość krawędzi | Łatwiej zoptymalizować | Wymaga ściślejszej kontroli procesu |
| Obróbka-mikrootworów | Dojrzały proces | Bardziej wymagające |
| Zarządzanie ciepłem | Stosunkowo wybaczający | Wymaga starannej optymalizacji |
| Wymagania sprzętowe | Standardowe precyzyjne systemy UV | Preferowana wyższa stabilność systemu |
| Czas rozwoju procesu | Krótszy | Zazwyczaj dłużej |
Chociaż AlN jest trudniejszy w obróbce, jego doskonała przewodność cieplna czyni go niezbędnym w wielu zaawansowanych zastosowaniach elektronicznych.
Dodatkowa złożoność przetwarzania jest często uzasadniona znacznie poprawionymi właściwościami termicznymi produktu końcowego.
Wniosek
Zarówno tlenek glinu, jak i azotek glinu są doskonałymi materiałami ceramicznymi, ale stwarzają różne wyzwania podczas obróbki laserowej.
W przypadku większości precyzyjnych zastosowań ceramicznych tlenek glinu oferuje szersze okno przetwarzania, bardziej dojrzałe doświadczenie produkcyjne i łatwiejszą optymalizację procesu.
Azotek glinu wymaga jednak ściślejszej kontroli parametrów lasera, stabilności maszyny, zarządzania temperaturą i rozwoju procesu. Jego wyższa przewodność cieplna, większa wrażliwość na miejscowe ogrzewanie i bardziej rygorystyczne wymagania jakościowe sprawiają, że jest to jedno z najtrudniejszych podłoży ceramicznych do precyzyjnego cięcia laserowego.
Zrozumienie tych różnic pomaga producentom wybrać odpowiednią technologię laserową, zoptymalizować wydajność produkcji i osiągnąć stałą jakość produktu.
