Opis produktu
Sprzęt ten wykorzystuje zaawansowane lasery światłowodowe do wydajnego cięcia i rowkowania podłoży metalowych, takich jak podłoża miedziane i aluminiowe, zapewniając-kompleksowe rozwiązanie do precyzyjnej obróbki materiałów podłoża w takich dziedzinach, jak komunikacja 5G, pojazdy nowych źródeł energii i-diody LED dużej mocy.
Wprowadzenie do sprzętu

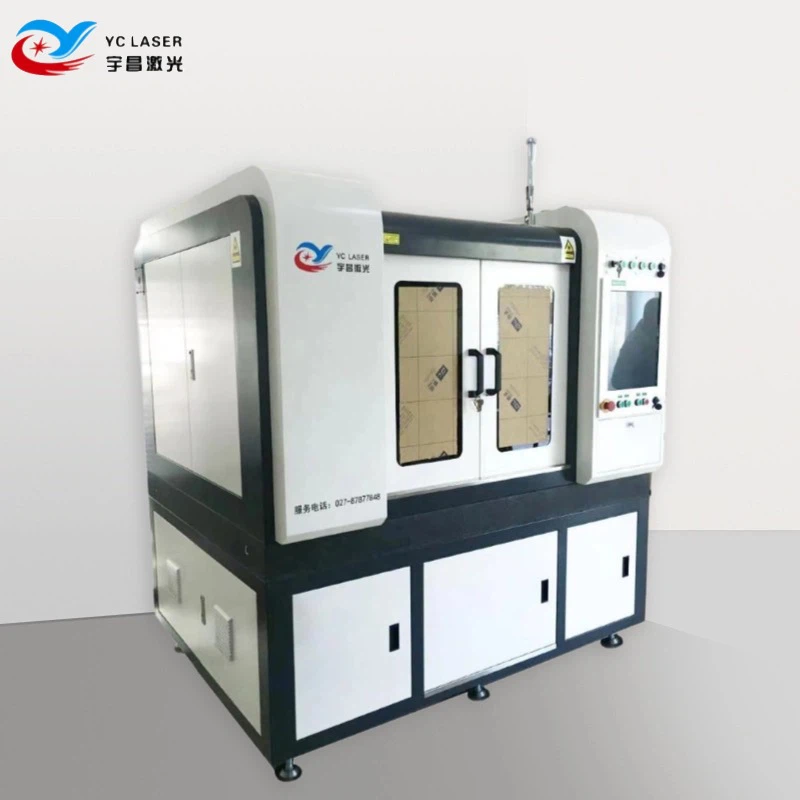

TheLaserowa maszyna do cięcia miedzi PCBwykorzystuje zintegrowaną zamkniętą konstrukcję z marmurowej platformy i suwnicy, charakteryzującą się doskonałą sztywnością, odpornością na wstrząsy i-stabilnością przy dużych prędkościach. Jest wyposażony w importowany silnik liniowy z lewitacją magnetyczną, precyzyjną-linijkę siatkową o grubości 0,5-mikrona-poziomu oraz system CNC z całkowicie zamkniętą-pętlą, zapewniający szybką reakcję, precyzyjne pozycjonowanie i niskie wymagania konserwacyjne. Polecana do wysokowydajnej produkcji masowej, nadaje się do szybkiego cięcia podłoży aluminiowych i grubych blach miedzianych.
Zalety
Skoncentrowany punkt:
Lasery światłowodowe mogą osiągnąć minimalny rozmiar 25 µm.
01
Automatyczne-ustawianie ostrości:
Dynamiczne ogniskowanie-w czasie rzeczywistym w celu kompensacji nierówności podłoża.
02
Profesjonalne oprogramowanie do cięcia:
Automatycznie identyfikuje różne warstwy (warstwa miedzi, warstwa podłoża) i przydziela optymalne parametry lasera.
03
Inteligentne cięcie skokowe:
Optymalizuje ścieżkę cięcia i zmniejsza akumulację ciepła.
04
Najnowocześniejsza jakość:
Żadnych zadziorów, karbonizacji i rozwarstwiania.
05
Dane techniczne
|
Przedmiot |
Parametr |
|
Długość fali lasera |
1060-1080 nm |
|
Moc wyjściowa lasera |
1500 W (opcjonalnie) |
|
Maksymalny zakres cięcia |
600*600mm |
|
Precyzja powtarzalnego pozycjonowania osi X/Y |
±5µm |
|
Szybkość przetwarzania |
0-500 mm/s |
|
Maksymalne przyspieszenie |
1.2G |
|
Wizualna dokładność pozycjonowania CCD |
±5µm |
|
Precyzja stołu roboczego |
Mniejsza lub równa 0,015 mm |
|
Tryb transmisji |
Zaimportowany silnik liniowy +0.5µm linijka siatkowa |
|
Moc całej maszyny (bez wentylatora) |
Mniej niż lub równa 7 kW |
|
Całkowita masa całej maszyny |
Około 1800 kg |
|
Wymiar zewnętrzny (długość*szerokość*wysokość) |
1800*1470*1890mm (W celach informacyjnych) |
Aplikacje
1. Produkcja PCB:
Stosowany w różnych branżach PCB na bazie miedzi-, aluminium-i ceramiki-, szczególnie odpowiedni do cięcia płytek wzmacniających z miedzi i aluminium w elastycznych płytkach drukowanych FPC.
2. Elektronika 3C:
Małe cienkie-metalowe części konstrukcyjne, szczególnie odpowiednie do obróbki laserowej 2D po tłoczeniu i formowaniu obudów produktów cyfrowych.
3. Inne branże:
Precyzyjna mikroobróbka cienkich blach metalowych, ceramicznych i stopowych.
