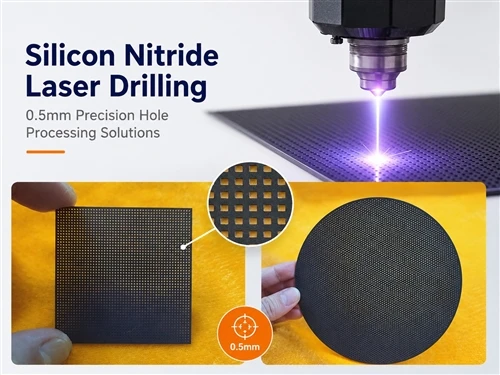

Wiele komponentów z azotku krzemu wymaga gęstych układów precyzyjnych otworów o średnicy 0,5 mm, takich jak półprzewodnikowe uchwyty próżniowe, płytki prowadzące karty sond, płytki rozprowadzające płyn, filtry ceramiczne i podłoża elektroniki mocy. Typowe układy matryc, w tym układy otworów 49 × 49 lub 50 × 50, łączą wysoką przepustowość z wystarczającą wytrzymałością mechaniczną.
Wiercenie setek, a nawet tysięcy precyzyjnych otworów w azotku krzemu jest znacznie trudniejsze niż samo wykonanie-otworów przelotowych. Stabilna produkcja wymaga doskonałej kontroli ciepła, dokładności i spójności procesu.
Cztery wyzwaniaPrecyzyjne wiercenie otworów z azotku krzemu
1. Naprężenie termiczne w gęstych układach otworów
Podczas ciągłego wiercenia laserowego wokół sąsiednich otworów gromadzi się ciepło. Azotek krzemu nie rozprasza ciepła tak skutecznie jak metale, przez co gęste układy otworów są bardziej podatne na miejscowe naprężenia termiczne.
Bez zoptymalizowanej kontroli procesu nadmierne ciepło może prowadzić do mikro-pęknięć, zwłaszcza gdy grubość ścianki pomiędzy sąsiednimi otworami staje się bardzo mała.
2. Kontrola stożka otworu
Konwencjonalne-konwencjonalne wiercenie laserowe często powoduje powstawanie stożkowych otworów, w których średnica wlotu jest większa niż średnica wylotu.
W zastosowaniach obejmujących adsorpcję próżniową, kontrolę płynów lub oprzyrządowanie półprzewodnikowe nadmierne zwężenie może zmniejszyć wydajność funkcjonalną i spójność.
Dlatego też wytwarzanie prawie prostych ścianek otworów staje się ważnym celem podczas precyzyjnego wiercenia laserowego.
3. Odtworzenie warstwy i usunięcie zanieczyszczeń
Wiercenie laserowe powoduje odparowanie materiału ceramicznego, tworząc stopione cząstki i zanieczyszczenia wewnątrz otworu.
Jeśli pozostałości te nie zostaną skutecznie usunięte, mogą pozostać przyczepione do ścianek otworu, wpływając na jakość powierzchni i zwiększając-wymagania związane z obróbką końcową.
Właściwe wspomaganie gazem i zoptymalizowane strategie wiercenia pomagają poprawić czystość otworu, minimalizując jednocześnie konieczność wtórnej obróbki wykańczającej.
4. Dokładność pozycjonowania w dużych tablicach
Obróbka setek lub tysięcy otworów na jednej płycie ceramicznej wymaga doskonałej powtarzalności pozycjonowania.
Nawet małe odchylenia pozycjonowania mogą kumulować się podczas długich cykli obróbki, zmniejszając ogólną spójność dużych układów otworów.
W przypadku zastosowań w półprzewodnikach i precyzyjnej ceramice utrzymanie stabilnej dokładności pozycjonowania w całym elemencie obrabianym jest często ważniejsze niż sama prędkość wiercenia.
Rozwiązanie laserowe DLACZEGO do precyzyjnej produkcji otworów o średnicy 0,5 mm
WHYC Laser opracował rozwiązania w zakresie wiercenia laserowego w ceramice specjalnie do zastosowań w precyzyjnych otworach z azotku krzemu.
Nasza strategia przetwarzania łączy zoptymalizowane parametry lasera z precyzyjną kontrolą ruchu, aby poprawić jakość wiercenia i stabilność produkcji.
Wieloetapowe-wiercenie laserowe
Zamiast usuwania całego materiału w jednej operacji, proces wiercenia składa się z wielu kontrolowanych etapów, co zmniejsza naprężenia termiczne i poprawia geometrię otworu.
Zoptymalizowane wspomaganie gazowe
Układ wspomagania gazowego-pod wysokim ciśnieniem stale usuwa zanieczyszczenia podczas wiercenia, pomagając uzyskać czystsze ściany otworu i zmniejszając potrzebę dodatkowego czyszczenia.
Platforma ruchu-o wysokiej precyzji
Sztywna konstrukcja maszyny, technologia silników liniowych i systemy pozycjonowania-w zamkniętej pętli zapewniają stabilną dokładność w przypadku dużych układów otworów w dłuższych cyklach produkcyjnych.
Pakiety procesów dla typowych układów otworów
WHYC Laser oferuje zoptymalizowane pakiety procesów dla typowych konfiguracji układu otworów z azotku krzemu, pomagając klientom skrócić czas opracowywania procesów i przyspieszyć produkcję.
Obecnie jednym z nich jest precyzyjna obróbka otworów o średnicy 0,5 mmDLACZEGO Dojrzałe rozwiązania produkcyjne firmy Laser, wspierając zarówno klientów sprzętu, jak i projekty produkcji kontraktowej.
Typowe zastosowania
YCLaserrozwiązania są szeroko stosowane w komponentach azotku krzemu, zarówno w przypadku próbek prototypowych, jak i części-produkowanych masowo; wiercenie laserowe zapewnia elastyczną-wydajną obróbkę w zaawansowanej produkcji ceramiki.
Wybór prawaSystem wiercenia laserowego azotku krzemu
Wybierając rozwiązanie do wiercenia laserowego, producenci powinni ocenić rozmiar otworu większy niż minimalny.
Ważne kwestie obejmują:
>>Stabilność produkcji
>>Konsystencja dziury
>>Kontrola uszkodzeń termicznych
>>Zwężenie otworu
>>Dokładność pozycji
>>Powtarzalność procesu
>>Wsparcie techniczne i doświadczenie w aplikacjach
Niezawodny system wiercenia laserowego powinien stale zapewniać wyniki-produkcyjnej jakości, a nie skupiać się wyłącznie na wydajności laboratorium.
Wniosek
Wiercenie laserowe azotku krzemu to wymagający proces, który wymaga dokładnej kontroli efektów termicznych, geometrii otworu i dokładności pozycjonowania.
Skontaktuj się z firmą WHYC Laser aby omówić projekt wiercenia laserowego azotku krzemu lub poprosić o ocenę próbki w celu precyzyjnej obróbki otworów ceramicznych. (bezpłatne badanie próbek)
